Ett litiumbatterihanteringssystem (BMS) är en avgörande komponent i alla litiumjonbatterier, vilket garanterar dess säkerhet, effektivitet och livslängd. Som en ledande leverantör av Lithium BMS-system är jag glad över att dela med mig av djup kunskap om dess nyckelkomponenter.
1. Spänningsreglerings- och övervakningskretsar
Spänningsövervakning är den mest grundläggande aspekten av ett BMS. Litiumjonbatterier är känsliga för över- och underspänningsförhållanden. Överladdning kan leda till termisk rusning, där batteriet värms upp okontrollerat, vilket riskerar brand eller explosion. Underspänning kan orsaka irreversibel skada på battericellerna, vilket minskar deras kapacitet och livslängd.
Spänningsreglerings- och övervakningskretsarna mäter kontinuerligt spänningen för varje enskild cell i batteripaketet. Dessa kretsar är vanligtvis utrustade med högprecision analog-till-digital-omvandlare (ADC) som omvandlar de analoga spänningssignalerna till digitala värden för vidare bearbetning. Till exempel, i ett flercellsbatteripaket kan BMS övervaka varje cells spänning separat och upptäcka eventuella obalanser. VårBatterihanteringssystem för 18650har avancerade spänningsövervakningsmöjligheter som exakt detekterar spänningsvariationer i varje 18650-cell, en vanlig typ av litiumjonbatteri.
När en cell närmar sig överspännings- eller underspänningsgränsen vidtar BMS omedelbart åtgärder. Den kan koppla från laddnings- eller urladdningskretsen genom en uppsättning kontrollomkopplare, vilket förhindrar att batteriet går in i ett farligt tillstånd. Denna funktion är avgörande för att upprätthålla säkerheten och tillförlitligheten hos batteripaketet, särskilt i högeffektapplikationer som elfordon och energilagringssystem.
2. Strömsensorer
Strömsensorer spelar en viktig roll i ett litium BMS-system. De mäter laddnings- och urladdningsströmmar som flyter genom batteripaketet. Genom att noggrant övervaka strömmen kan BMS beräkna batteriets laddningstillstånd (SOC) och hälsotillstånd (SOH).
Det finns flera typer av strömsensorer som används i BMS, inklusive shuntmotstånd och Halleffektsensorer. Shuntmotstånd är enkla och kostnadseffektiva. De fungerar genom att mäta spänningsfallet över ett shuntmotstånd med låg resistans, som är proportionell mot strömmen som flyter genom den. Halleffektsensorer är å andra sidan icke-invasiva och kan mäta både DC- och AC-strömmar. De fungerar baserat på Hall-effekten, där ett magnetfält genereras av strömmen, och sensorn detekterar detta magnetfält för att bestämma strömvärdet.
Förutom att beräkna SOC och SOH hjälper strömsensorer också till att skydda batteriet från överströmsförhållanden. Överström kan uppstå på grund av en kortslutning, en felaktig belastning eller ett fel i själva batterihanteringssystemet. När BMS upptäcker en överströmssituation kan den snabbt stänga av strömflödet för att förhindra skador på battericellerna. Vår1S 18650 litiumbatteri BMSär byggd med högkvalitativa strömsensorer för att säkerställa noggrann strömmätning och överströmsskydd i rätt tid.
3. Temperatursensorer
Temperatur är en annan kritisk parameter i litiumjonbatterier. Extrema temperaturer kan avsevärt påverka batteriets prestanda, säkerhet och livslängd. Höga temperaturer kan påskynda de kemiska reaktionerna inuti batteriet, vilket leder till ökad självurladdning, minskad kapacitet och till och med termisk rusning. Låga temperaturer, tvärtom, kan öka batteriets inre motstånd, vilket minskar dess laddnings- och urladdningseffektivitet.
Temperatursensorer är placerade på strategiska platser i batteripaketet, till exempel nära cellerna och på kretskortet (PCB) i BMS. Termistorer används ofta som temperatursensorer i BMS på grund av deras enkelhet, låga kostnad och höga känslighet. BMS kan använda temperaturdata för att justera laddnings- och urladdningsströmmarna. Till exempel, när temperaturen är för hög, kan BMS minska laddningsströmmen för att undvika överhettning av batteriet. När temperaturen är för låg kan BMS begränsa urladdningsströmmen för att förhindra alltför stora spänningsfall.
Vår1S BMS för Li - Polymer batteriintegrerar avancerade temperatursensorer för att ge realtidstemperaturövervakning för Li-polymerbatterier. Detta hjälper till att upprätthålla det optimala driftstemperaturintervallet och säkerställa långtidsprestanda för batteriet.
4. Mikrokontrollerenhet (MCU)
Microcontroller Unit (MCU) fungerar som hjärnan i Lithium BMS-systemet. Den bearbetar data som samlas in från spännings-, ström- och temperatursensorerna, fattar beslut baserat på förprogrammerade algoritmer och styr de olika funktionerna i BMS.
MCU:n ansvarar för uppgifter som cellbalansering, överspännings- och underspänningsskydd, överströmsskydd och temperaturhantering. Den kommunicerar med andra komponenter i BMS, såsom kontrollomkopplarna och kommunikationsgränssnitten, för att utföra dessa funktioner. Till exempel, när MCU:n upptäcker ett överspänningstillstånd i en cell, skickar den en signal till kontrollomkopplarna för att koppla bort laddningskretsen.
Moderna MCU:er som används i BMS är mycket integrerade och energieffektiva. De har inbyggda ADC:er, timers och kommunikationsgränssnitt, som förenklar designen av BMS och minskar den totala strömförbrukningen. Våra BMS-produkter är utrustade med avancerade MCU:er som erbjuder högpresterande bearbetningsmöjligheter, vilket säkerställer korrekt och pålitlig batterihantering.
5. Kontrollomkopplare
Kontrollomkopplare används för att ansluta eller koppla bort batteripaketet från laddnings- eller urladdningskretsen. De implementeras vanligtvis med hjälp av MOSFETs (metall - oxid - halvledarfält - effekttransistorer) på grund av deras låga på-motstånd, höga omkopplingshastighet och enkla kontroll.
BMS använder kontrollomkopplarna för att utföra funktioner som överspänningsskydd, underspänningsskydd och överströmsskydd. När ett farligt tillstånd upptäcks skickar MCU:n en signal till kontrollomkopplarna för att öppna kretsen, vilket isolerar batteriet från belastningen eller laddaren. När villkoret är löst kan MCU stänga omkopplarna för att återuppta normal drift.

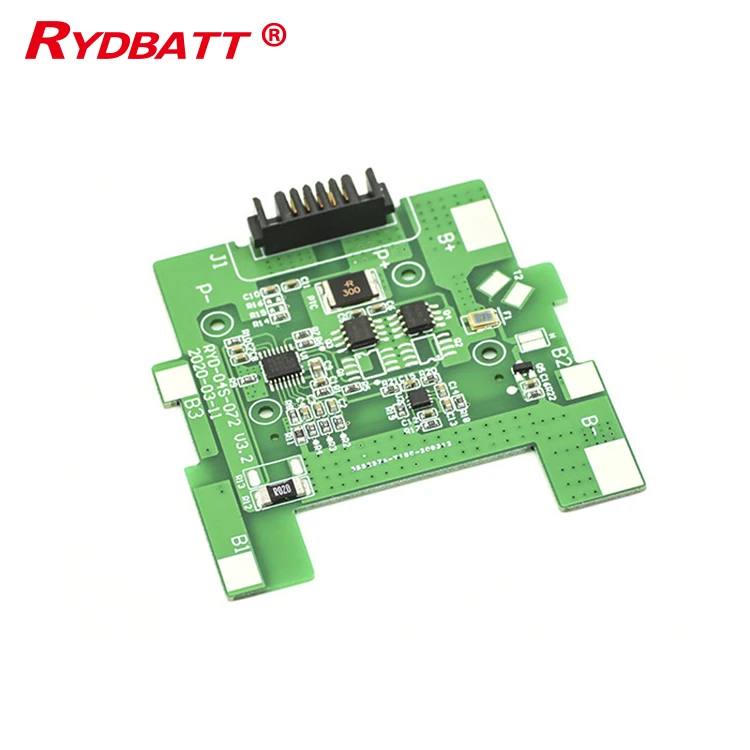

Förutom skyddsfunktioner används även kontrollomkopplare vid cellbalansering. Cellbalansering är processen att utjämna laddningsnivåerna för enskilda celler i ett batteripaket. BMS kan använda kontrollomkopplarna för att ansluta eller koppla bort enskilda celler till en balanseringskrets, vilket säkerställer att alla celler har samma laddningstillstånd. Vår4S 14,4V Li - ion/Li - Polymer Battery Management System (BMS)har högkvalitativa kontrollomkopplare som ger tillförlitligt och effektivt kretsskydd och cellbalanseringsmöjligheter.
6. Kommunikationsgränssnitt
Kommunikationsgränssnitt är avgörande för att BMS ska kunna kommunicera med andra system, såsom batteriladdaren, fordonets omborddator eller ett fjärrövervakningssystem. Vanliga kommunikationsgränssnitt som används i BMS inkluderar CAN (Controller Area Network), I2C (Inter - Integrated Circuit) och UART (Universal Asynchronous Receiver - Transmitter).
CAN-gränssnittet används ofta i fordonstillämpningar på grund av dess höghastighetskommunikationskapacitet, tillförlitlighet och förmåga att stödja flera noder i samma nätverk. BMS kan använda CAN-gränssnittet för att skicka batteristatusinformation, såsom SOC, SOH, spänning, ström och temperatur, till fordonets omborddator. Denna information kan användas av fordonets styrsystem för att optimera batteriets och fordonets totala prestanda.
I2C-gränssnittet är ett enkelt och billigt kommunikationsgränssnitt som vanligtvis används i hemelektronik och småskaliga batteriapplikationer. Det tillåter BMS att kommunicera med andra komponenter på samma PCB, såsom sensorer och minneschips. UART-gränssnittet, å andra sidan, är ett mångsidigt kommunikationsgränssnitt som kan användas för seriell kommunikation mellan BMS och en värddator eller en bildskärmsenhet.
7. Cellbalanseringskretsar
Cellbalansering är en kritisk funktion i ett litiumjonbatteri med flera celler. På grund av tillverkningsvariationer, självurladdningshastigheter och olika driftsförhållanden kan laddningsnivåerna för enskilda celler i ett batteripaket bli obalanserade med tiden. Obalanserade celler kan leda till minskad batterikapacitet, förkortad livslängd och till och med säkerhetsrisker.
Cellbalanseringskretsar används för att utjämna laddningsnivåerna för enskilda celler i batteripaketet. Det finns två huvudtyper av cellbalansering: passiv balansering och aktiv balansering. Passiv balansering använder resistorer för att avleda överskottsenergin från cellerna med högre laddningsnivåer, medan aktiv balansering överför energin från cellerna med högre laddningsnivåer till cellerna med lägre laddningsnivåer. Aktiv balansering är effektivare och kan uppnå snabbare balanseringstider jämfört med passiv balansering.
Vår4S BMS för Li Ion-batterierbjuder avancerade cellbalanseringsmöjligheter, vilket säkerställer att alla celler i 4S Li-ion-batteripaketet är balanserade för optimal prestanda och livslängd.
Slutsats
Sammanfattningsvis är ett litium BMS-system en komplex och sofistikerad enhet som består av flera komponenter som arbetar tillsammans för att säkerställa säkerheten, effektiviteten och livslängden hos litiumjonbatterier. Varje komponent, från spänningsövervakningskretsarna till cellbalanseringskretsarna, spelar en avgörande roll för BMS:s övergripande prestanda.
Som en pålitlig leverantör av Lithium BMS Systems, är vi fast beslutna att tillhandahålla högkvalitativa produkter som möter våra kunders olika behov. Om du letar efter en pålitlig BMS-lösning för din litiumjonbatteriapplikation, inbjuder vi dig att kontakta oss för vidare diskussioner. Vi har ett team av experter som kan hjälpa dig att välja rätt BMS-produkt och ge teknisk support under hela implementeringsprocessen. Oavsett om du är inom fordons-, energilagrings- eller konsumentelektronikbranschen har vi erfarenheten och expertis för att möta dina specifika krav.
Referenser
- Wang, X., & Zhang, Y. (2018). Metoder för uppskattning av litium-jonbatteriets hälsotillstånd: En översikt. Journal of Power Sources, 380, 295 - 308.
- Chen, Z., & Lin, J. (2019). Avancerat batterihanteringssystem för elfordon: Problem och utmaningar. IEEE Transactions on Transportation Electrification, 5(2), 401 - 410.
- Lu, L., Han, X., Li, J., Hua, J., & Ouyang, M. (2013). En översyn av nyckelfrågorna för litiumjonbatterihantering i elfordon. Journal of Power Sources, 226, 272 - 288.
